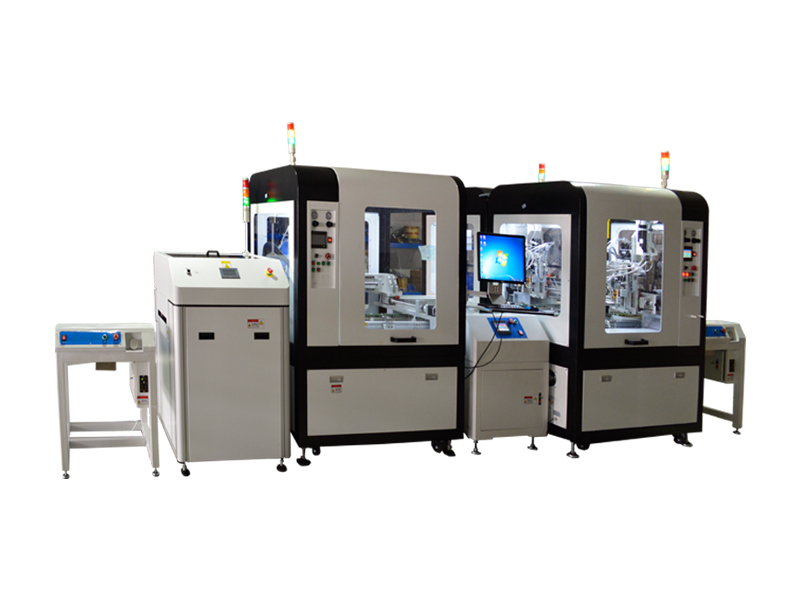

PCB板涂覆點膠生產線

PCB板涂覆點膠生產線，指的是將三防漆涂覆（Conformal Coating）與精密點膠（Dispensing）兩道關鍵工序整合而成的自動化系統，專門用于電子制造業中的印刷電路板組裝（PCBA）后段制程。它的核心作用是提升產品的“三防”（防潮、防鹽霧、防霉）性能和電氣可靠性，同時實現高速、高精度的自動化生產。這條生產線通常由選擇性涂覆機、精密點膠機、固化爐以及上下板機、接駁臺等周邊設備組成，可根據工藝需求靈活組合，以實現自動化的流動作業。...

自主研發
廠家直銷
終身技術支持
支持非標定制

在線咨詢

咨詢熱線：400-860-3307

產品特性
產品參數
行業應用
應用視頻

產品特性

這條生產線通過高度自動化和智能化的設計，實現了對PCB板的高品質、高效率涂覆與點膠。

高度自動化與集成

在線式作業：生產線采用在線式設計（In-line），可無縫接入SMT等其他產線。輸送導軌具備自動調寬功能，能保持生產節拍的順暢。
模塊化組合：可根據工藝需求，靈活集成自動上下板機、接駁臺、固化爐、翻板機等周邊設備，構成完整的自動化涂覆線。
智能軟件控制：配備Windows操作界面，支持AUTO CAD文件導入，編程方便快捷。設備內置自動檢測與自動診斷功能，可實時監控生產狀態。

精準的選擇性涂覆與點膠

選擇性涂覆（Selective Coating）：這是現代涂覆機的核心功能，它能根據預設程序，精準地將三防漆噴涂在需要保護的區域（如焊點、走線），并巧妙避開連接器等敏感“禁涂區”，在保證可靠性的同時，也節約了膠水。
高速精密點膠：針對底部填充（Underfill）、元件固定、圍壩（Dam & Fill）等應用，使用配備噴射閥（Jet Valve）的點膠系統。該系統無需Z軸上下運動即可實現非接觸式高速噴射點膠，速度可達 250-500點/秒，最小膠量可低至3納升。

技術發展趨勢與市場前景

當下趨勢：在線式雙軌設計（雙軌并行作業）正越來越多地應用于高產能場景。同時，產量更靈活、精度更高且成本更低的選擇性涂覆機，正逐步替代傳統的絲印和人工噴涂。
未來方向：更高精度、更小體積、更智能化和更環保將成為發展方向。例如，AI視覺系統已從2D定位升級至3D掃描，定位速度提升了近60%；壓電噴射技術實現非接觸式精確出膠，點膠頻率可達500Hz。技術迭代還體現在面對頭戴設備（VR/AR）、折疊屏等異形曲面產品時，五軸聯動點膠機可實現復雜三維曲面的高精度涂布。此外，市場也在朝著“智能化+綠色化”發展，模塊化設計能實現快速換型，無鉛焊接工藝與可回收結構設計也能有效降低能耗。
市場前景：PCB板點膠機和雙軌點膠機作為核心設備，市場正穩步增長。數據顯示，2024年全球PCB板點膠機市場約9.87億美元，預計2031年將達12.1億美元；同期全球在線式雙軌點膠機市場約19.2億元人民幣，預計2031年將達27.1億元，年復合增長率為5.0%。全球SMT生產線自動化率的不斷提升（從2020年68%提升至2024年75%），也為該設備帶來了持續增長的需求。

行業應用

這條生產線幾乎涵蓋了所有需要高可靠性PCBA的領域。

汽車電子：用于發動機控制單元（ECU）、傳感器、BMS/VCU主板等關鍵部件的涂覆與點膠，以應對振動、高溫等嚴苛環境。
消費電子：應用于智能手機主板、TWS耳機、智能手表、平板電腦等的精密加工，如底部填充、點紅膠、元件固定等，以提升產品可靠性。
工業與醫療：
