    多軸在線式自動點膠機

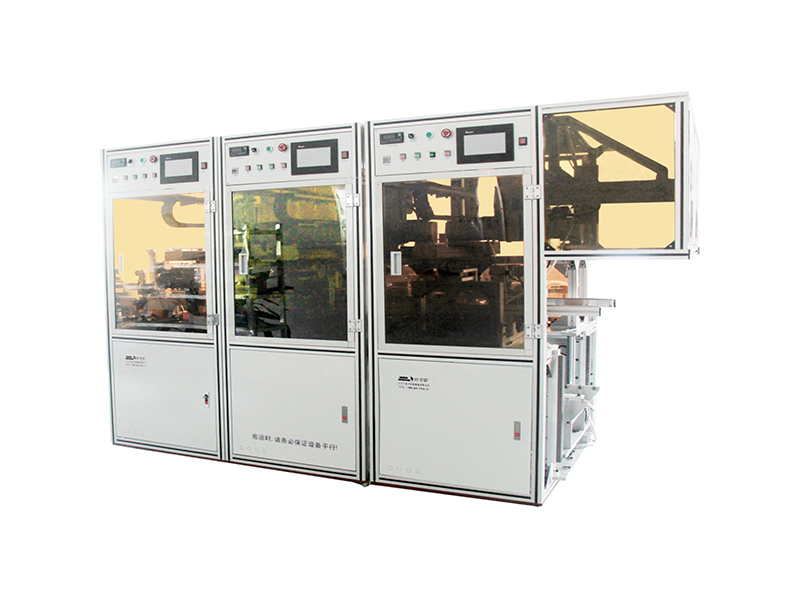

    XY-570T多軸在線式自動點膠機

    多軸在線式自動點膠設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。3個膠頭同時作業。自動點膠機,全自動點膠機,視覺點膠機品牌廠家價格實惠-鑫華智能。...

    • 自主研發
    • 廠家直銷
    • 終身技術支持
    • 支持非標定制
    咨詢熱線:400-860-3307
    • 產品特性
    • 產品參數
    • 行業應用
    • 應用視頻

    多軸在線式自動點膠機優點


    設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。

    3個膠頭同時作業,產量成倍增長。 正常工作時每個點膠設備的前后都有產品待料,待三個點膠設備完成后,流水線同步動作。

    流水線設置定位裝置,保證產品的快速移動和定位性,產品到位后氣缸頂起產品,翻轉軸夾緊產品實現翻板動作。



    型號Model XY-570T
    有效運動行程 Working range(mm) X400*Y450*Z180mm,第四、五軸為產品翻轉和膠閥擺動軸,根據客戶需求完成指定度數翻轉
    The fourth and fifth axes are product turning and rubber valve swinging axis, which can complete
    the specified degree turning according to customers’ requirements
    移動速度Moving speed(mm/s) X/Y:500mm/s  Z:300mm/s
    控制方式 Programming mode 手持示教器teach pendant
    重復精度 Repeatability accuracy ±0.03mm
    直線運動方式 Drive mode 日本伺服電機+滾珠絲杠傳動 Japan servo motor + ball screw drive

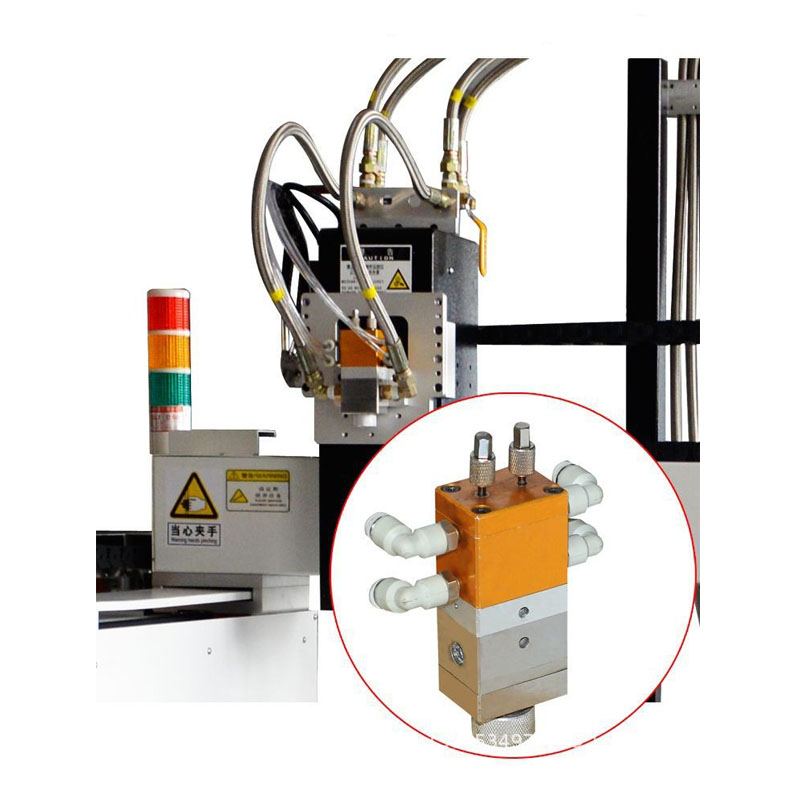

    涂膠方式 Dispensing 高精度點膠閥3支 high precision dispensing valve 3 pcs
    供膠方式 Glue supply 供膠系統*3臺 Glue supply system * 3 sets
    PLC+人機 PLC + man machine 3套 high precision dispensing valve 3 pcs
    輸入電源 Full-voltage AC220V 50-60Hz
    工作環境溫度 Operating temperature 10-40℃
    工作環境濕度 Operating humidity 20-90% no condensation
    氣壓要求 Pressure 0.4~0.8Mpa
    外觀尺寸Dimension 約W3000*L1330*H1850mm(此尺寸僅供參考,具體請以實物為準)
    重量 Weight 約500kg around500kg




    多軸在線式自動點膠機廣泛應用于汽車機械零件涂布,手機按鍵點膠,手機電池封裝,筆記本電池封裝,線圈點膠,PCB板邦定封膠,

    IC封膠,喇叭外圈點膠,PDA封膠,LCD封膠,IC封裝,IC粘接,機殼粘接,光學器件加工,機械密封等。

    點膠機的應用領域非常廣泛,可以說是現代精密制造中不可或缺的一環,幾乎覆蓋了所有需要高精度粘接、密封、灌封或涂層的工業。

    它的核心任務,就是將膠水、油脂、焊膏等流體,以精確控制的微小劑量,精準涂布到指定位置。

    3C電子:手機/平板/智能穿戴的邊框粘接、攝像頭模組、屏幕貼合與內部精密防水。

    半導體:芯片的板上芯片封裝(COB)、晶圓級封裝(WLP) 及系統級封裝(SiP)等高性能底部填充(Underfill)。

    汽車制造:傳感器、車燈、控制單元的耐油耐熱密封,動力電池極耳涂膠與電池包結構的結構粘接。

    新能源:動力電池的頂蓋與極柱密封、母排絕緣、氫燃料電池雙極板精密涂膠及光伏組件邊框封裝。

    醫療器械:導管、注射器等耗材的生物相容性組裝與無塵密封(如微流體控制)滿足高潔凈度要求。

    光電顯示:Mini/Micro LED巨量轉移修復與圍壩填充、LCD模組邊框密封、光學鏡頭精確定位點膠。

    精密工業:手表首飾的精致飾品的組裝、航空航天精密部件粘接、光學鏡頭與MEMS傳感器封裝。

    通用工業:家電控制面板、玩具/揚聲器部件綁定、紡織品防滑涂層、五金零件防松補強等場景。
