1. 本機型采用觸摸屏顯示操作，全中文顯示界面，易學易懂， 工人培訓簡單，節省培訓時間和培訓費用；
2. 程序編輯簡單，一次可存儲多個軌跡圖形，只需進行簡單的選擇操作，便可快速適應不同的工件；
3.出膠口采用雙液/靜態動態膠閥，下接攪拌管，實現AB膠均勻混合，杜絕了灌出膠水不干等現象發生；
4. 膠量控制精確，滿足自動化生產條件下的高可靠性的要求， 具有獨特控制系統，不受氣壓等因素影響，避免出膠不勻、滴膠、拉絲、毛邊等現象；
5. 機械易于調整，可以在一定范圍內適應不同高度工件的要求，并可以保證在更換針頭混合管的時候，不需要對運動軌跡進行重新矯正；
通用性強，在滿足電源灌膠的同時，亦可用于太陽能接線盒、儀表、傳感器、變壓器、發生器、繼電器、工業電容、鎮流器等雙液灌膠需求。
1. 本機型采用觸摸屏顯示操作，全中文顯示界面，易學易懂， 工人培訓簡單，節省培訓時間和培訓費用；
2. 程序編輯簡單，一次可存儲多個軌跡圖形，只需進行簡單的選擇操作，便可快速適應不同的工件；
3.出膠口采用雙液/靜態動態膠閥，下接攪拌管，實現AB膠均勻混合，杜絕了灌出膠水不干等現象發生；
4. 膠量控制精確，滿足自動化生產條件下的高可靠性的要求， 具有獨特控制系統，不受氣壓等因素影響，避免出膠不勻、滴膠、拉絲、毛邊等現象；
5. 機械易于調整，可以在一定范圍內適應不同高度工件的要求，并可以保證在更換針頭混合管的時候，不需要對運動軌跡進行重新矯正；
通用性強，在滿足電源灌膠的同時，亦可用于太陽能接線盒、儀表、傳感器、變壓器、發生器、繼電器、工業電容、鎮流器等雙液灌膠需求。
|
型號Model |
XY-SY700 |
XY-SY400 |
|
有效運動行程Working range |
X700*Y700*Z120mm |
X400*Y400*Z120mm |
|
最大負載Maximum load |
X/Y：20kg；Z：8KG |
|
移動速度Moving speed |
X/Y：≤500mm/s；Z：≤300mm/s |
|
操作模式Operation mode |
單動、連動、自動Single action, linkage, automatic |
|
驅動方式Driving mode |
步進電機+直線導軌/伺服電機+滾珠絲桿 Stepper motor + linear guide rail / servo motor + ball screw |
|
配比精度Proportioning accuracy |
±1%~3% |
|
吐出精度Ejection accuracy |
±1%~3% |
|
運動精度 Motion accuracy |
±0.01mm~0.03mm |
|
控制方式 Control mode |
點到點，直線到圓弧差補 Point to point, line to arc compensation |
|
可劃圖形 Delimitable graph |
線，園，??；連續劃線；點滴，注膠 Line, circle, arc; Continuous marking; Drip, glue injection |
|
混合比例Mixing ratio |
1:1~100:1（可定制） |
|
可操作粘度Operable viscosity |
200~50000℃PS |
|
壓力桶 Pressure barrel |
30L不銹鋼真空壓力桶2個，清洗桶1個（容積可根據客戶要求定制）
2 30L stainless steel vacuum pressure drums and 1 cleaning drum (the volume can be customized according to
customer requirements) |
|
混合方式 Mixed mode |
靜態混合/動態混合 Static / dynamic mixing |
|
操作系統Operating system |
PLC+觸摸屏 PLC + touch screen |
|
輸入電源Input power |
AC220V 50-60Hz |
|
工作環境濕度 Operating humidity |
20-90% no condensation |
|
外型尺寸Overall dimension |
約W1450*L1200*H1450mm |
約W1200*L1100*H1450mm |
|
重量 Weight |
約500kg around500kg |
約400kg around400kg |

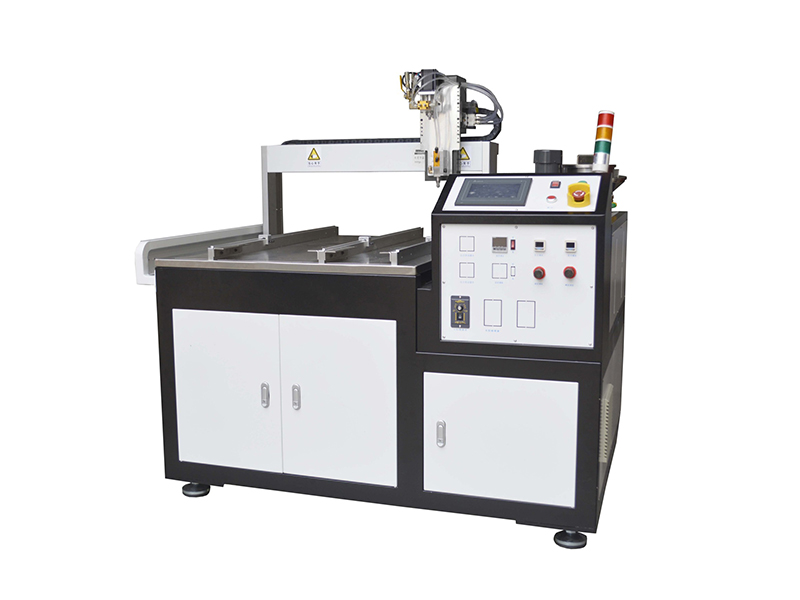

三軸雙液自動灌膠機主要用于產品工藝中的膠水、油以及其他液體的粘接、灌注、涂層、密封、填充，自動化灌膠機能夠實現點、線、弧、圓等不規則圖形的灌膠。
