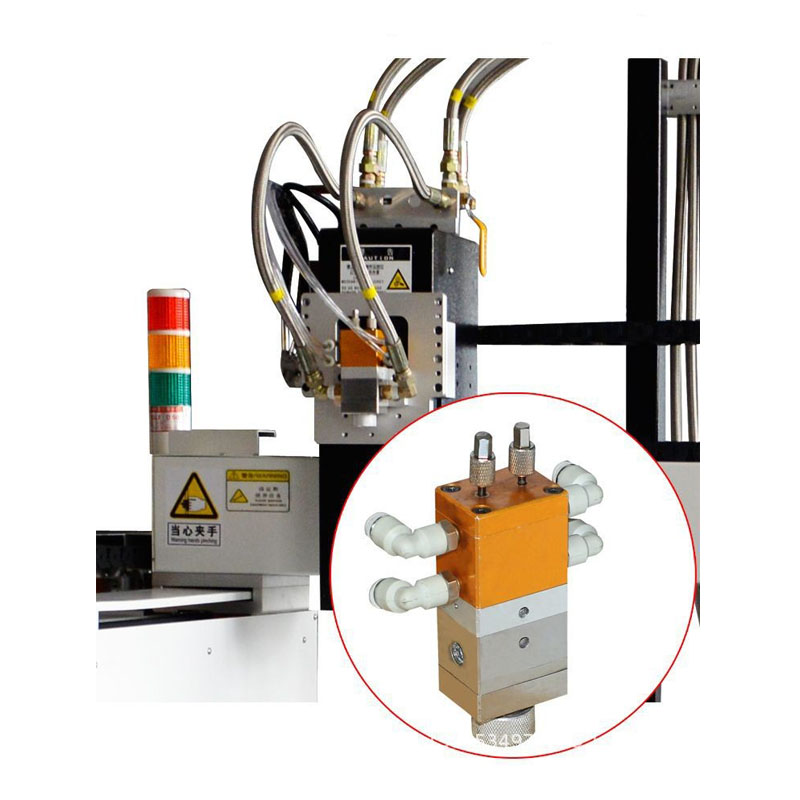

五軸自動點膠機：選配一臺三軸點膠機作為主機，U軸搭載在Y軸上完成產品的翻轉作業，V軸搭載到Z軸上完成膠閥的擺動作業，適用于開關電源、手機主板等行業；可根據客戶要求定制。
提升良率與品質：從根本上杜絕了復雜曲面點膠時易出現的堆膠、斷膠問題，提升點膠優率。通過RTCP（旋轉中心跟隨）算法，確保針尖始終精準跟隨軌跡，大幅降低不良率與返工成本。
提升調試與生產效率：五軸結構結合RTCP功能簡化了軌跡編程，調試時間可縮短 50%，換線更快。部分方案能使綜合產能翻倍，加快產品交付周期。
簡化工藝流程：通過一次裝夾完成多面點膠，避免了繁瑣的多次定位。三維視覺引導可自動生成復雜軌跡，能有效應對工件放置或本身的微小誤差。
適應復雜曲面：通過多角度協同運動，能完美貼合產品的曲線和不規則面，解決因死角、障礙物導致的無法點膠問題。
保持膠路均勻無缺陷：先進的PSO控制能實現“等距出膠”，確保無論運動速度如何，膠點在曲線上都分布均勻，保證膠路平整。
提升設備與系統穩定性：基于PC和運動控制卡的控制模式穩定可靠，且故障率可降低 35%。模塊化設計概念及開放的接口也增強了設備的穩定性與拓展性。
| 參數類別 | 典型參數范圍 | 選型提示 |
|---|
| 重復定位精度 | ±0.01mm ~ ±0.02mm | 滿足絕大多數3C、汽車電子等高精度點膠需求 |
| 軌跡加工精度 | 0.03mm | 確保膠路在實際產品上的準確度 |
| 最大移動速度 (XY) | 800mm/s ~ 1200mm/s | 直接影響生產節拍 |
| 視覺相機像素 | 130萬 ~ 500萬 | 影響視覺定位的精度與速度 |
| 激光測高精度 | 0.02mm | 對于PCB等不平整基板的點膠高度自適應尤為重要 |

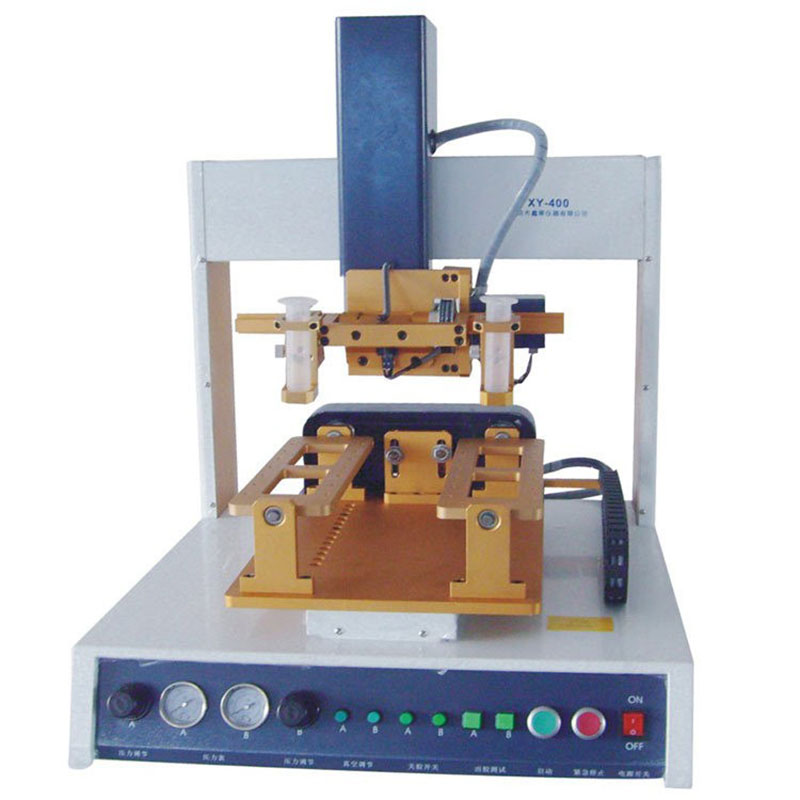

選配一臺三軸點膠機作為主機，U軸搭載在Y軸上完成產品的翻轉作業，V軸搭載到Z軸上完成膠閥的擺動作業，適用于開關電源、手機主板等行業；可根據客戶要求定制。
|
型號 Model |
XY-1240TM |
XY-6120TM |
|
加工范圍X*Y*Z*R (mm) Working area |
X400*Y400*Z120,U軸0~360°，V軸0~90° |
X600*Y1/400*Y2/400*Z120,U軸0~360° |
|
移動速度(mm/s) Moving speed |
X/Y：≤500mm/s；Z：≤200mm/s |
|
最大負載 Max loading bearing |
Y/10kg；Z/5kg |
|
重復精度 Repeatability |
±0.03~0.01mm |
|

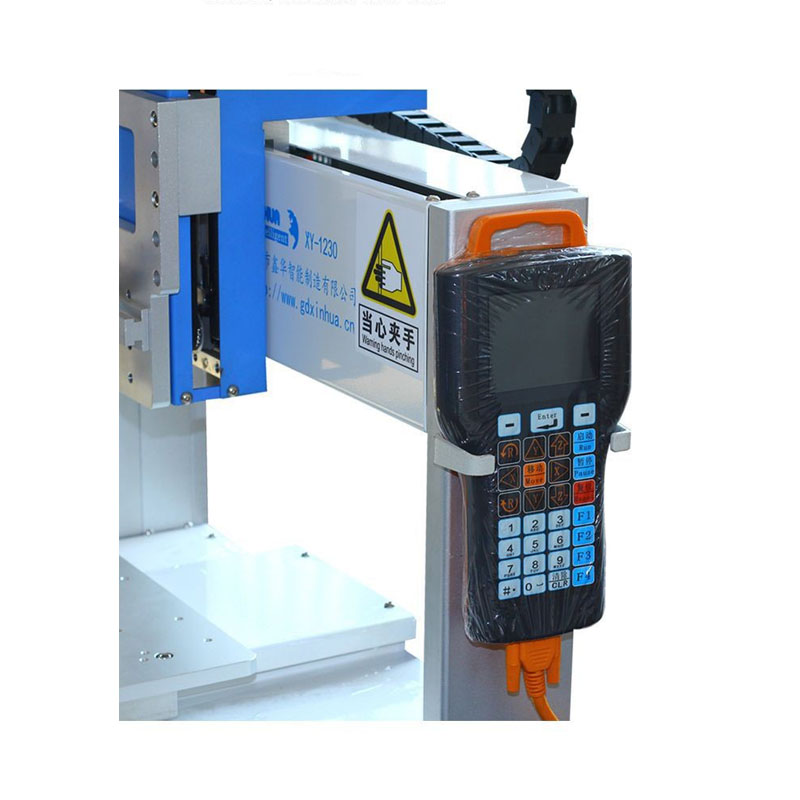

顯示方式 Screen showing |
手持示教器 Teach pendant |
|
傳動方式 Drive mode |
步進電機+直線導軌傳動(可選配伺服電機+滾珠絲杠) Stepper motor＋straight guide(servo motor＋ball screw) |
|
電源Full-voltage |
AC220V 50/60HZ |
|
工作環境溫度 Operating temperature |
10-40℃ |
|
工作環境濕度 Operating humidity |
20-90% no condensation |
|
外型尺寸 DimensionW*D*H (mm) |
580*630*750 |
790*630*780 |
|
重量 Weight |
約85kg around85kg |
約95kg around95kg |

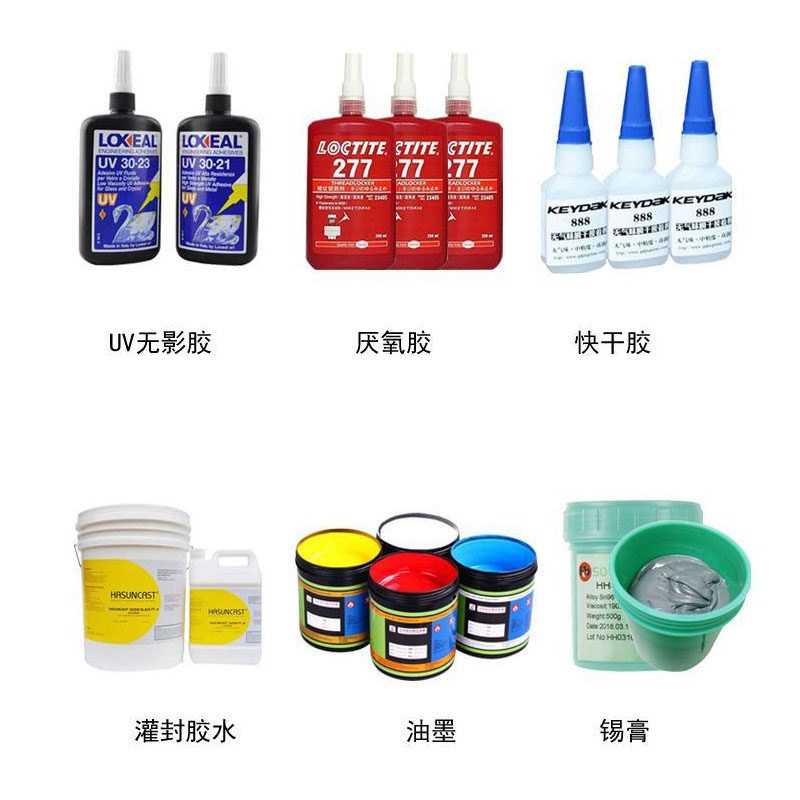

點膠機的應用領域非常廣泛，可以說是現代精密制造中不可或缺的一環，幾乎覆蓋了所有需要高精度粘接、密封、灌封或涂層的工業。它的核心任務，就是將膠水、油脂、焊膏等流體，以精確控制的微小劑量，精準涂布到指定位置。
3C電子：手機/平板/智能穿戴的邊框粘接、攝像頭模組、屏幕貼合與內部精密防水。
半導體：芯片的板上芯片封裝(COB)、晶圓級封裝(WLP) 及系統級封裝(SiP)等高性能底部填充(Underfill)。
汽車制造：傳感器、車燈、控制單元的耐油耐熱密封，動力電池極耳涂膠與電池包結構的結構粘接。
新能源：動力電池的頂蓋與極柱密封、母排絕緣、氫燃料電池雙極板精密涂膠及光伏組件邊框封裝。
醫療器械：導管、注射器等耗材的生物相容性組裝與無塵密封（如微流體控制）滿足高潔凈度要求。
光電顯示：Mini/Micro LED巨量轉移修復與圍壩填充、LCD模組邊框密封、光學鏡頭精確定位點膠。
精密工業：手表首飾的精致飾品的組裝、航空航天精密部件粘接、光學鏡頭與MEMS傳感器封裝。
通用工業：家電控制面板、玩具/揚聲器部件綁定、紡織品防滑涂層、五金零件防松補強等場景。
