三軸自動點膠機

三軸自動點膠機作為自動化產線的核心基礎設備，其核心優勢在于將復雜的立體點膠過程精準化、自動化。...

自主研發
廠家直銷
終身技術支持
支持非標定制

在線咨詢

咨詢熱線：400-860-3307

產品特性
產品參數
行業應用
應用視頻

核心產品特性

三維空間運動：通過X、Y、Z三軸聯動，處理點、線、圓弧等復雜路徑，可編程精確定位。
高精度與一致性：重復定位精度通常在±0.02mm。部分采用伺服電機和滾珠絲杠驅動的高端機型，精度可達±0.01mm甚至±0.003mm。

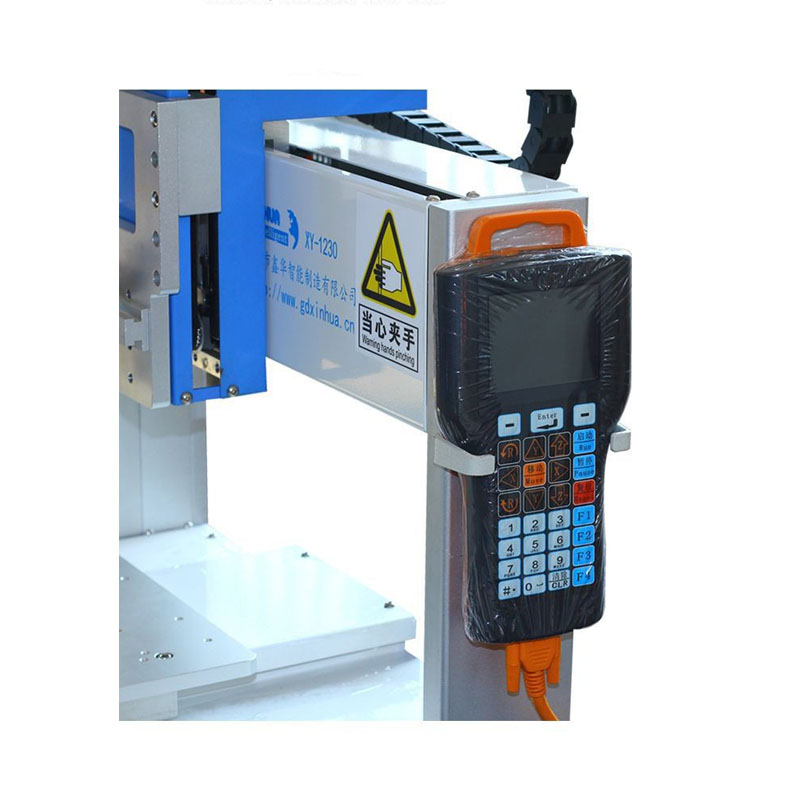

智能化操控：普遍配備手持式示教編程器，操作簡單，無需代碼基礎，便于調機換線；可存儲100至999組加工文件。
柔性生產兼容：結合機器視覺，可滿足“多品種、小批量”生產。。
穩定防滴漏：內置真空回吸功能，確保膠水在針頭處不滴漏、不拉絲，保障點膠品質和工位潔凈。
膠水兼容性強：通過配置不同的供膠系統和點膠閥，能處理各類流體，如硅膠、UV膠、AB膠、密封膠、導熱膏等。
集成擴展能力：可輕松集成至自動化流水線。高端機型支持CCD視覺、激光高度感應等模塊。
三軸自動點膠機優點：
1．采用最新多軸點膠控制系統；
2.手持示教器操作，能記憶多個點膠作業文件，可隨時調用；
3.運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補,可勝任各種復雜圖案.點.線.矩形.圓形等人工無法完成的點(涂)膠場合.最適宜制作自動化流水線生產線.一次教導編程后可長期自動作業,節省人力.可根據實際情況進行程序調整速度；
4.可任意改變中途的加工速度?？扇我饪刂泣c(diǎn)膠、涂膠的量。氣壓、真空回吸（控制膠水的滴漏）可任意控制；

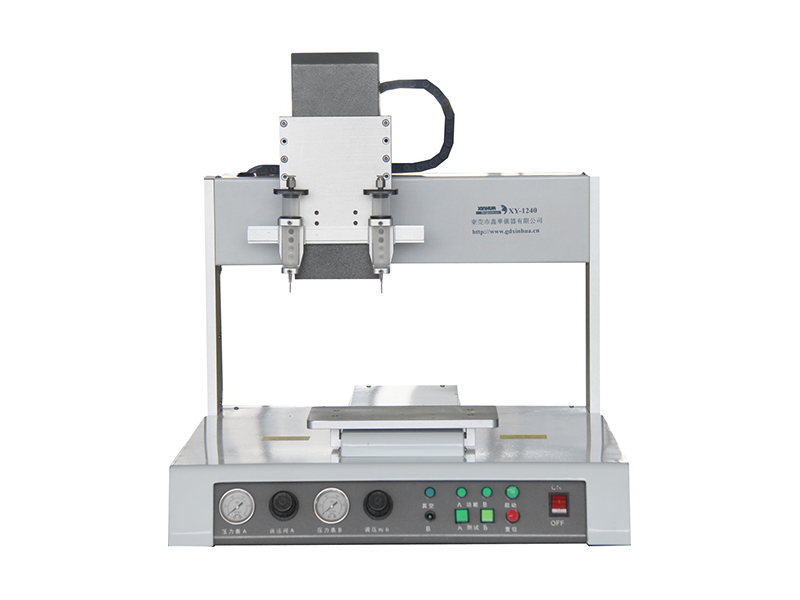

5.可根據產品需求配備多個點膠頭，同時對多個產品進行點膠作業，生產效率成倍增長。

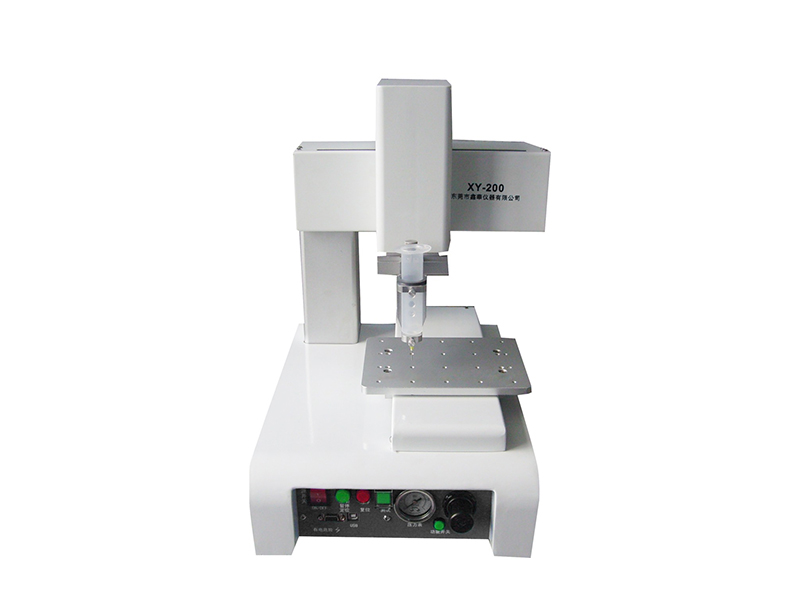

型號（Models）	XY-200	XY-1230	XY-1240	XY-1250
有效運動行程Working range	X200Y200Z120	X300Y300Z120	X400Y400Z120	X500Y500Z120
最大負載Maximum load	X/Y：8kg；Z：5KG
移動速度Moving speed	X/Y：≤500mm/s；Z：≤200mm/s
運動精度Motion accuracy	±0.03mm
馬達系統Motor system	步進電機+直線導軌傳動 Stepper motor + linear guide rail drive

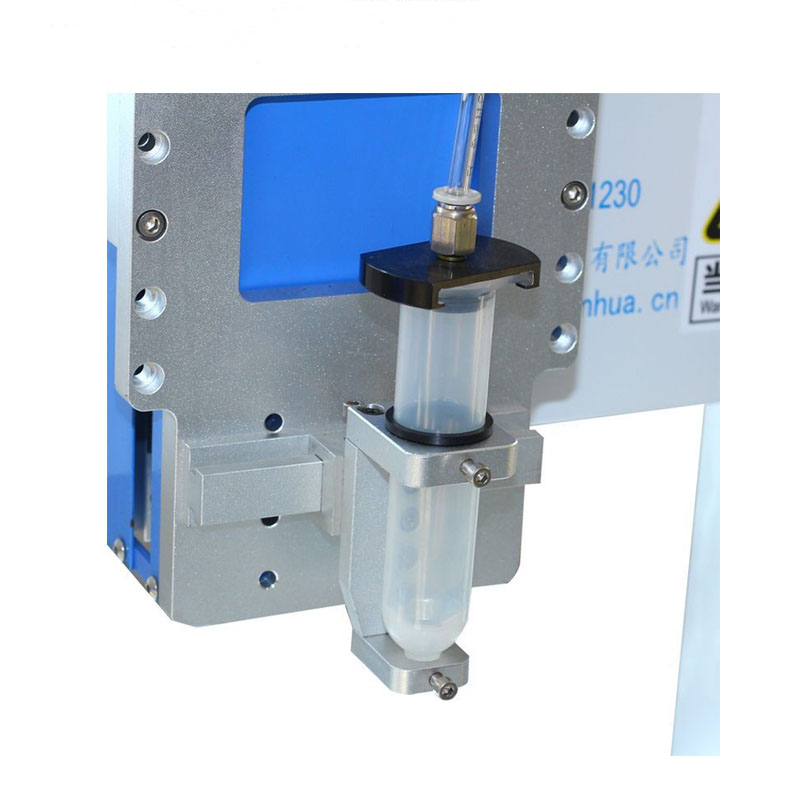

出膠方式 Dispensing method	針筒/高精密點膠閥出膠 Syringe / high precision dispensing valve outlet
控制系統 Control system	運動控制卡 Motion control card
面板控制 Panel control	位置調整，微進，程序選擇 Position adjustment, micro advance, program selection
控制方式 Control mode	點到點，直線到圓弧差補 Point to point, line to arc compensation
編程方式 Programming mode	手持示教器 Hand held teaching pendant
可劃圖形 Delimitable graph	線，園，??；連續劃線；點滴，注膠 Line, garden, arc; Continuous scribing; Drop, glue
運動插補功能 Motion interpolation function	3D立體空間任意路線皆可Any 3D route
輸入電源 Input power	AC220V 50-60Hz
工作環境溫度Operating temperature	10-40℃
工作環境濕度 Operating humidity	20-90% no condensation
外型尺寸WDH(mm) DimensionWDH (mm)	360460480	485545595	580630590	660700650
重量 Weight	約40kgaround40kg	約55kg around55kg	約65kg around65kg	約75kg around75kg

三軸點膠機不僅是獨立的設備類別，其核心三軸運動系統也是構成其他復雜機型的基礎。結合你之前的提問，下表清晰地展示了它們之間的區別、聯系和各自優勢：

類別	核心特點	典型應用	與你之前問題的關聯	選型參考
標準三軸點膠機	基礎三維運動，結構緊湊	平面PCB板、小型工件	本次核心提問	性價比高，普適性強，適合常規點數較低、批量中等的生產
半自動點膠機	保留人工，僅自動控制流體輸出	簡單點膠、灌注、實驗室	你的第一個問題	準入門檻低，適合產品單一、預算有限的場景或研發試用階段
龍門式三軸點膠機	大負載、大行程、落地式	大型電池包PACK、車燈	你的上一個問題	適合大尺寸、重型工件，并保證高精度，可部署于大型流水線
四軸自動點膠機	增加旋轉聯動功能，可處理復雜側面	曲面、圓周產品點膠	你的第二、三個問題	適合需要處理不規則表面或立體工件的復雜工藝需求

三軸點膠機在多個行業的關鍵工藝中發揮重要作用：

3C電子與半導體：芯片底部填充與封裝，SMT貼片點/涂膠，PCB板點膠與涂覆，精密連接器加固。
汽車與新能源：發動機、車燈等零件的密封涂布，新能源動力電池PACK包、光伏接線盒灌封。
光電與LED：LED模組灌封與熒光粉涂覆，光學鏡頭粘接。
生命科學與醫療：診斷試劑盒封裝，醫療器械粘接，注射器、導管等高精度點膠。
五金、塑膠與家電：各類產品粘接組裝，機殼、包裝盒粘接，電機、線圈固定。

三軸自動點膠機應用范圍：汽車機械零件涂布，手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠，PCB板邦定封膠，

IC封膠，喇叭外圈點膠，PDA封膠，LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，機械密封等。

下面是幾款市場代表性機型的參數對比，方便你橫向了解不同級別的設備：

技術參數 / 型號	鑫華 XH GVPlus (工業級)	鑫華 XH PROPlus (超高精度)	茂為 MW-400 (通用級)	穰金 RJ S3000 (普及型)
工作范圍 (X/Y/Z mm)	400/400/100 至 800/800/100	350/400/100	400/400/100	300/300/100
重復定位精度	±0.008mm	±0.003mm	±0.01mm	±0.02mm
最高速度	未明確	500/250 mm/s	800/250 mm/s	800/250 mm/s
最大負載 (X&Y/Z)	無限工件載荷	10 kg / 8 kg	10 kg / 5 kg	10 kg / 5 kg
控制系統與特點	視覺引導, 軟件編程, AOI可選	視覺/激光感應, 閉環編碼, AOI可選	工業機械手控制系統	手持教導盒, 單機操作
