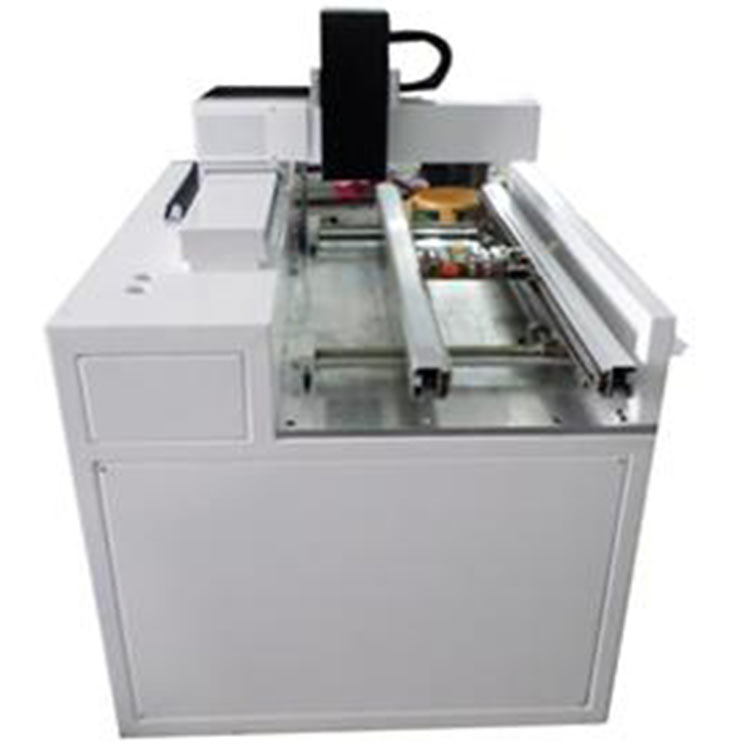

XY-E6600在線式涂覆點膠機

本設備可360度噴涂,U軸能正負旋轉180度,配件膠閥可偏轉35度,可以完成零件的側面及圓周側面的噴涂；X,Y,Z都是進口線性模組,伺服電機和驅動均為日本進口,擁有速度快,穩定性強,定位精準等性能,實現快速,精準噴涂；涂覆點膠機，精密點膠機，高速點膠機品牌廠家價格實惠-鑫華智能...

自主研發
廠家直銷
終身技術支持
支持非標定制

在線咨詢

咨詢熱線：188-2559-6589

產品特性
產品參數
行業應用
應用視頻

XY-E6600在線式涂覆點膠機特點：

1、設備采用Ⅹ.Y.Z.U四軸作業,所有設備使用焊接高剛強框架,快速運行，具有穩定性好的特點；

2、本設備可360度噴涂,U軸能正負旋轉180度,配件膠閥可偏轉35度,可以完成零件的側面及圓周側面的噴涂；

3、涂覆在線式涂覆點膠機能快速準確實現選擇區域的噴涂和點膠；

4、X,Y,Z都是進口線性模組,伺服電機和驅動均為日本進口,擁有速度快,穩定性強,定位精準等性能,實現快速,精準噴涂；

5、Z軸配備專業,精密的涂覆膠閥配件,確保涂噴勻均耐用；

6、配備可在線編程系統,點,線,圓,圓弧等地域多個軌跡噴涂,可以對各種PCB板的噴涂進行作業；

7、設備可對PCBA表面涂覆作業,涂防焊膠,DIP元器件加固等。

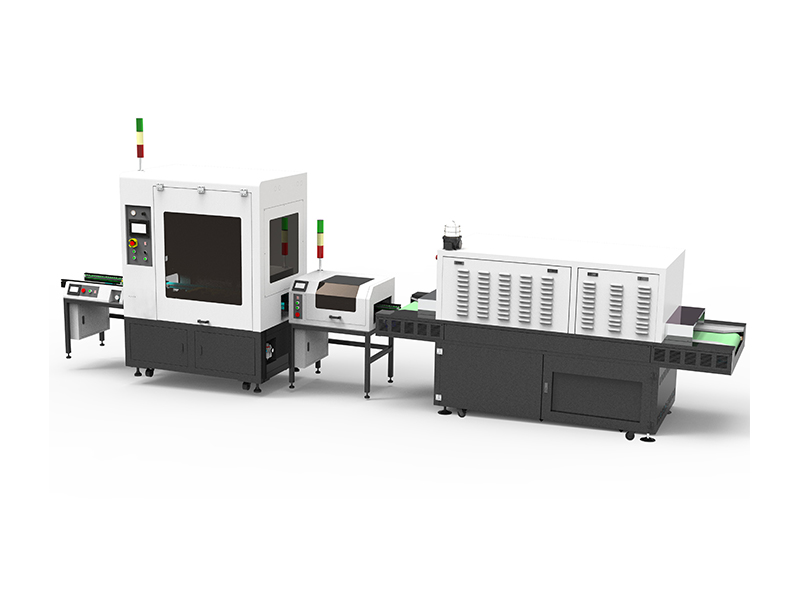

此機臺根據客戶流水線作業情況進行設計，可直接將機臺放置流水線上，無需人工上下料，實現真正的無人化看管作業。

型號 Model	XY-E6600
加工范圍XYZ*R (mm) Working area	X600Y400Z120mm
移動速度（mm/s）Moving speed	X/Y：500mm/s；Z：300mm/s
最大負載Max loading bearing	X/Y：20kg；Z：8KG
重復精度 Repeatability	±0.01mm
顯示方式 Screen showing	手持示教器/PC Teach pendant/PC
傳動方式 Drive mode	伺服電機+滾珠絲杠 servo motor＋ ball screw
視覺定位 CCD	可選配 offering
運動插補功能 Motion interpolation function	3D立體空間任意路線皆可Any route can be taken in 3D space
外部接口 External interface	IO
電源 Full-voltage	AC220V 50/60HZ
工作環境溫度Operating temperature	10-40℃
工作環境濕度Operating humidity	20-90%no condensation
外型尺寸 DimensionWDH (mm)	W1100L900H1600(尺寸僅供參考，具體以實物為準) (reference only)
重量Weight	約350kg around350kg
